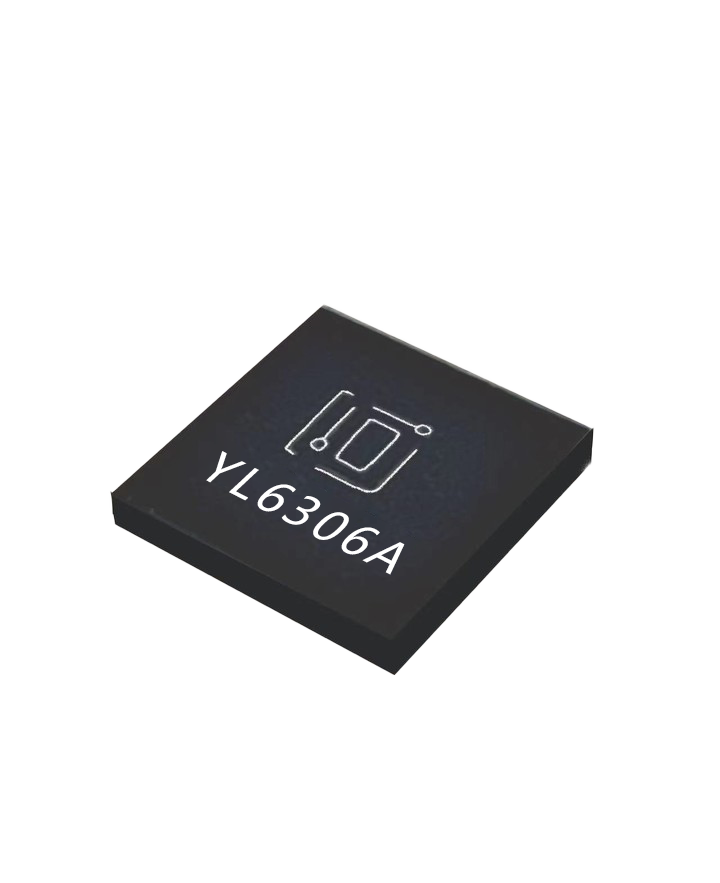

YL6306A
YL6306A是一款三相直流无刷电机驱动芯片。通过输入的霍尔信号和PWM信号进行驱动控制。支持霍尔缺失保持稳定运行。8到20V的工作电压,1.5A的工作电流支持。IC内部包含多种保护电路,可以用于多种用途。采用VQFN-24 (4mmx4mm)封装,可用于小型电机驱动。
更多详情
主要特点
*霍尔容错功能,任一霍尔信号在电机即可稳定运行
*OWI通讯接口,配置电机控制参数,读取电机状态。
*软启动/软刹车/软换向功能
*8V 至 20V 工作电压
*1.5A 的工作电流,支持 3A 的峰值电流
*低导通电阻半桥驱动
*PWM 输入频率 1K至100kHz
*方向/刹车控制
*堵转保护功能(MLP)
*支持霍尔差分输入
*多种保护电路:过流(CL)、短路(OCP)、过温(TSD)、过压(UVLO)、欠压(OVLO)
