12/24V CAN接口电子油泵方案
  • 12/24V CAN接口电子油泵方案
  • 12/24V CAN接口电子油泵方案
  • 12/24V CAN接口电子油泵方案

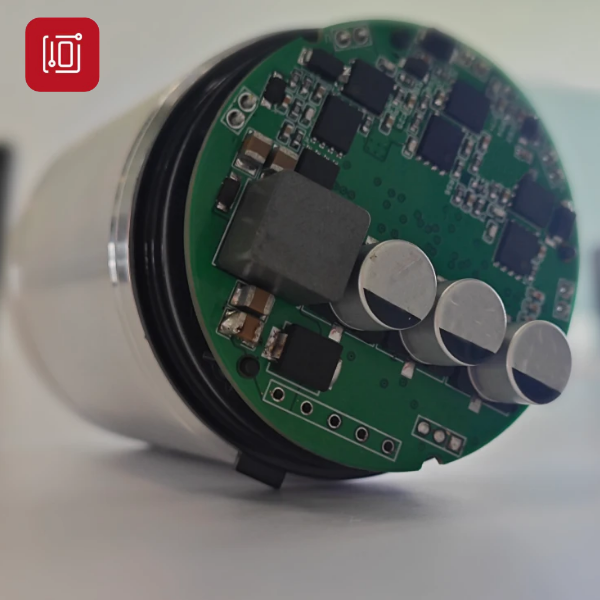

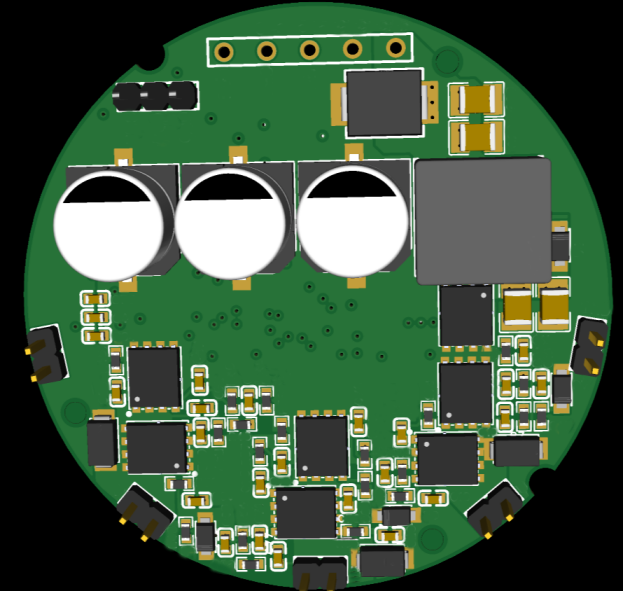

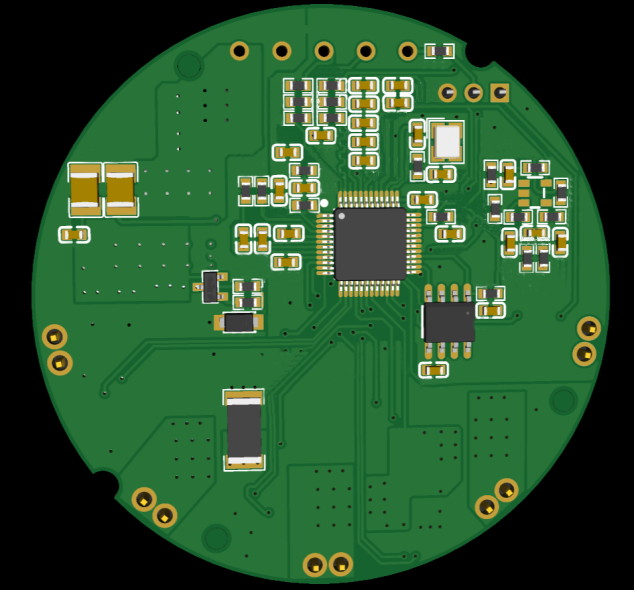

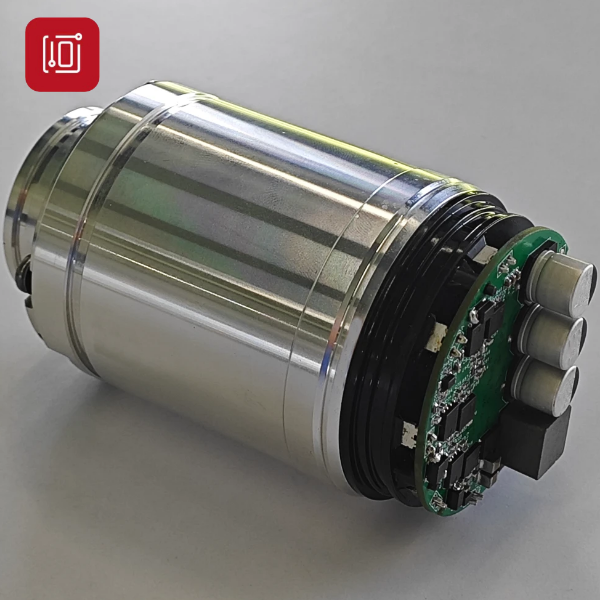

12/24V CAN接口电子油泵方案

本方案提供一套基于高性能车规Grade0级MCU的12/24V CAN接口电子油泵方案，专为新能源汽车电子油泵热管理应用场景设计，支持120W~500W电机应用。方案集成了先进的故障诊断与保护机制、低功耗休眠唤醒策略以及高效的电机控制算法，旨在实现系统运行的高可靠性、高效率与低待机功耗，满足汽车及工业应用领域的严苛要求。
更多详情

【YL Tech】12/24V CAN接口电子油泵方案【YL Tech】12/24V CAN接口电子油泵方案

方案亮点

*环温-40℃大负载情况无感快速冷启动

*环温125℃大流量高转速持久稳定运行

*支持宽范围电源电压（8~16V/16~32V）

*核心：高性能32位Arm® Cortex®-M内核，提供强大的实时处理能力

*外设：集成丰富外设，特别针对电机控制优化

技术规格

*额定电压：       12/24v

*最高功率：       500w

*工作温度范围： -40℃~150℃



*通信接口

集成CAN控制器和物理层收发接口。
实现与车辆主控单元（如ECU）或其他节点的可靠、实时、多节点通信，用于接收控制指令、上报状态及故障信息。
支持OTA和UDS。


*电源管理

支持8V至16V的宽输入电压（额定12V），支持16V至32V的宽输入电压（额定24V），适应汽车电源环境（如启停、抛负载等工况）。
低静态电流设计，保障低功耗休眠。


*保护电路

硬件级保护：包含输入过压/欠压保护、过流保护、短路保护、MOSFET驱动互锁、温度监控等。



*电机控制算法

高效的无传感器FusionFOC控制算法，支持从高转矩冷启动到大流量高转速自由切换。


*故障保护策略

多层次诊断：实时监测电压、电流、温度、电机状态（堵转、缺相、过速等）、通信状态。
分级保护：根据故障严重程度执行不同保护动作（如降功率、限流、停机、故障锁定），并通过CAN上报详细故障码。
自恢复机制：对于可恢复性故障（如瞬时过流），在条件满足后尝试自动重启。


*休眠唤醒逻辑

智能休眠：在无有效指令或达到休眠条件时，MCU及外围电路进入超低功耗休眠模式。
灵活唤醒源：支持通过CAN总线消息、特定IO信号等方式唤醒系统。
快速响应：从休眠状态到恢复运行状态时间短，满足应用实时性要求。
