本方案提供完整的基于高性能车规级MCU的24V冷却风扇解决方案，专为新能源商用车水箱冷却风扇应用场景设计，支持150W~600W电机应用。方案集成了先进的故障诊断与保护机制、低功耗休眠唤醒策略以及高效的电机控制算法，旨在实现系统运行的高可靠性、高效率与低待机功耗，满足汽车领域的严苛要求。

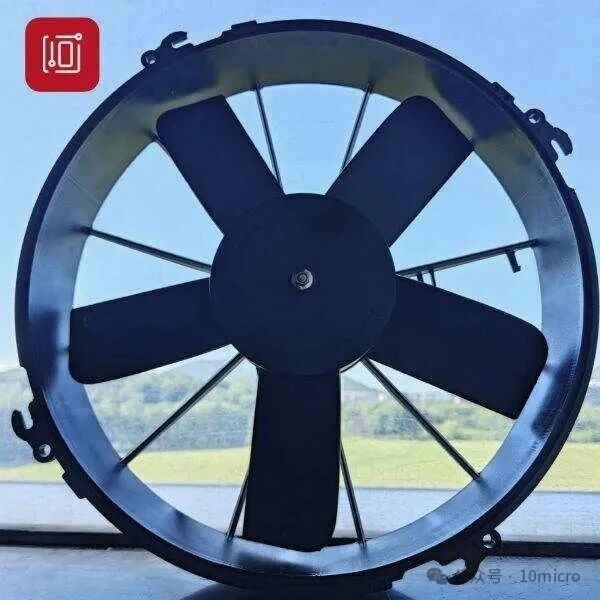

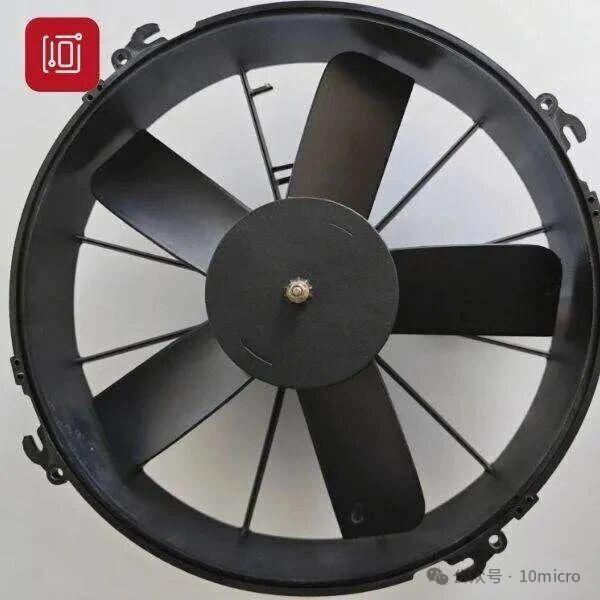

产品实体图

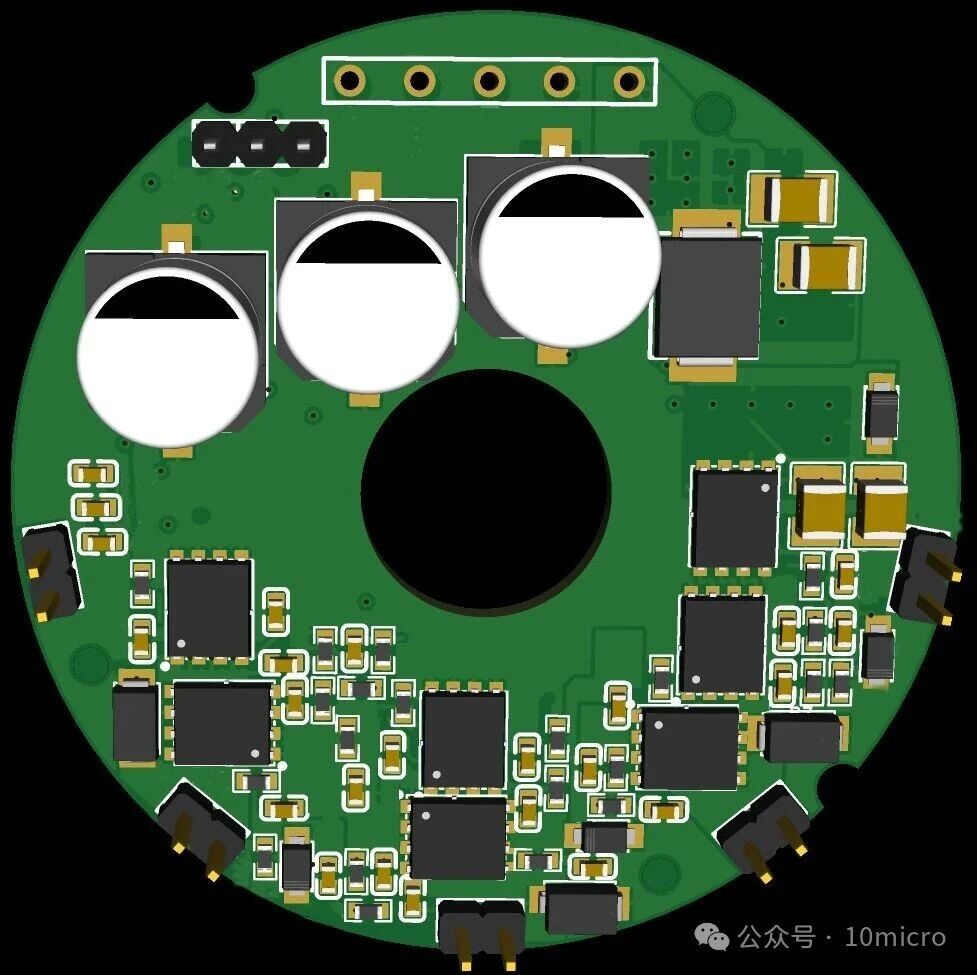

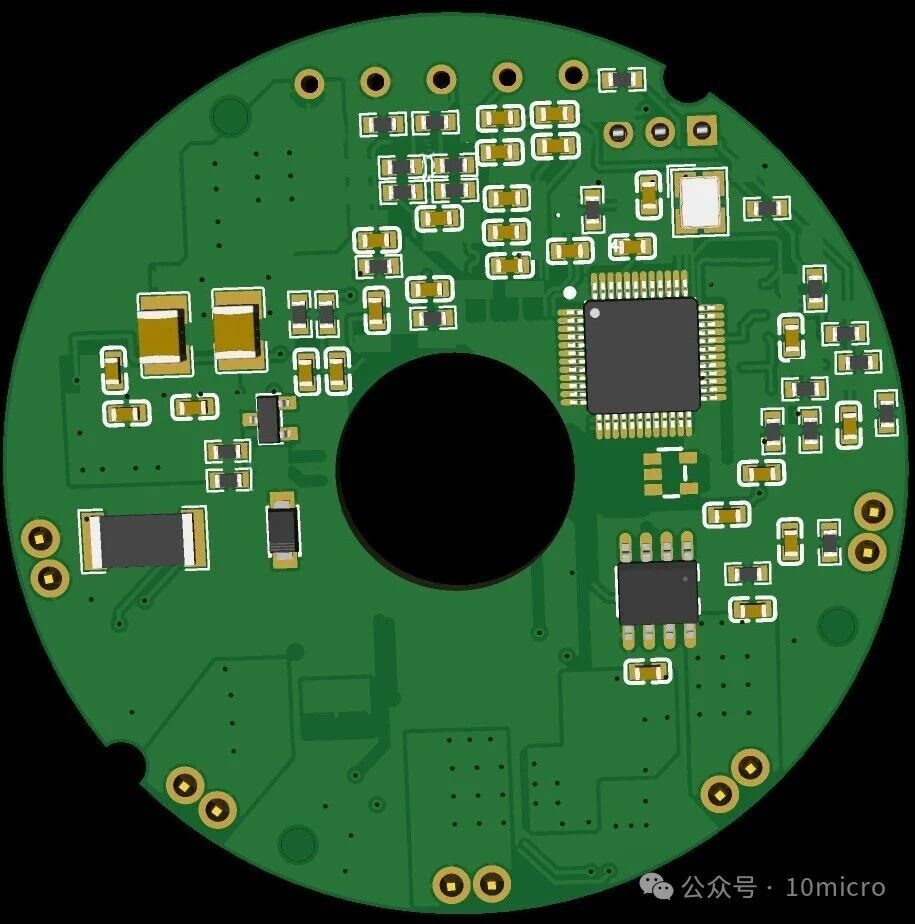

核心硬件设计
方案亮点
*逆风快速平稳启动
*环温125℃高转速持久稳定运行
*支持宽范围电源电压（16~32V）
*优异的低速负载性能，纯无感方案节省了磁编码器，简化了电机结构
*核心：高性能运算内核，提供强大的实时处理能力
*外设：集成丰富外设，特别针对电机控制优化
技术规格
*额定电压： 24v
*最高功率： 600w
*工作温度范围： -40℃~125℃
*通信接口
CAN/LIN/PWM接口。
实现与车辆主控单元（如ECU）或其他节点的可靠、实时、多节点通信，用于接收控制指令、上报状态及故障信息。
支持OTA和UDS。
*电源管理
支持16V至32V的宽输入电压（额定24V），适应汽车电源环境（如启停、抛负载等工况）。
低静态电流设计，保障低功耗休眠。
*保护电路
硬件级保护：包含输入过压/欠压保护、过流保护、短路保护、MOSFET驱动互锁、温度监控等。
*电机控制算法
共振抑制算法改善结构失配噪声，满足新能源汽车的静音需求。高效的无传感器FusionFOC控制算法，支持从大转矩逆风启动到大流量高转速自由切换。
*故障保护策略
多层次诊断：实时监测电压、电流、温度、电机状态（堵转、缺相、过速等）、通信状态。
分级保护：根据故障严重程度执行不同保护动作（如降功率、限流、停机、故障锁定），并通过通讯接口上报详细故障码。
自恢复机制：对于可恢复性故障（如瞬时过流），在条件满足后尝试自动重启。
*休眠唤醒逻辑
智能休眠：达到休眠条件时，MCU及外围电路进入超低功耗休眠模式。
灵活唤醒源：支持通过总线消息、特定IO信号等方式唤醒系统。
快速响应：从休眠状态到恢复运行状态时间短，满足应用实时性要求。
