YL8810提供单片全集成的6通道H桥DMOS PWM驱动芯片解决方案，专为汽车及工业应用场景设计，支持6路直流电机，或4路无刷电机，或3路独立的两相步进电机，或3路直流电机＋2路无刷电机，或2路直流电机＋2路步进电机，或2路步进电机＋1路无刷电机，或1路直流电机＋1路步进电机＋2路无刷电机，或2路直流电机＋1路步进电机＋1路无刷电机。针对单路20W以内的应用场景。方案采用单芯片全集成技术，一颗芯片内部集成了全部控制逻辑+驱动+DMOS，同时集成了先进的低噪声电机控制算法，旨在实现运行的高可靠与低噪声，满足汽车和工业领域的系统要求。
产品封装图
功能框图

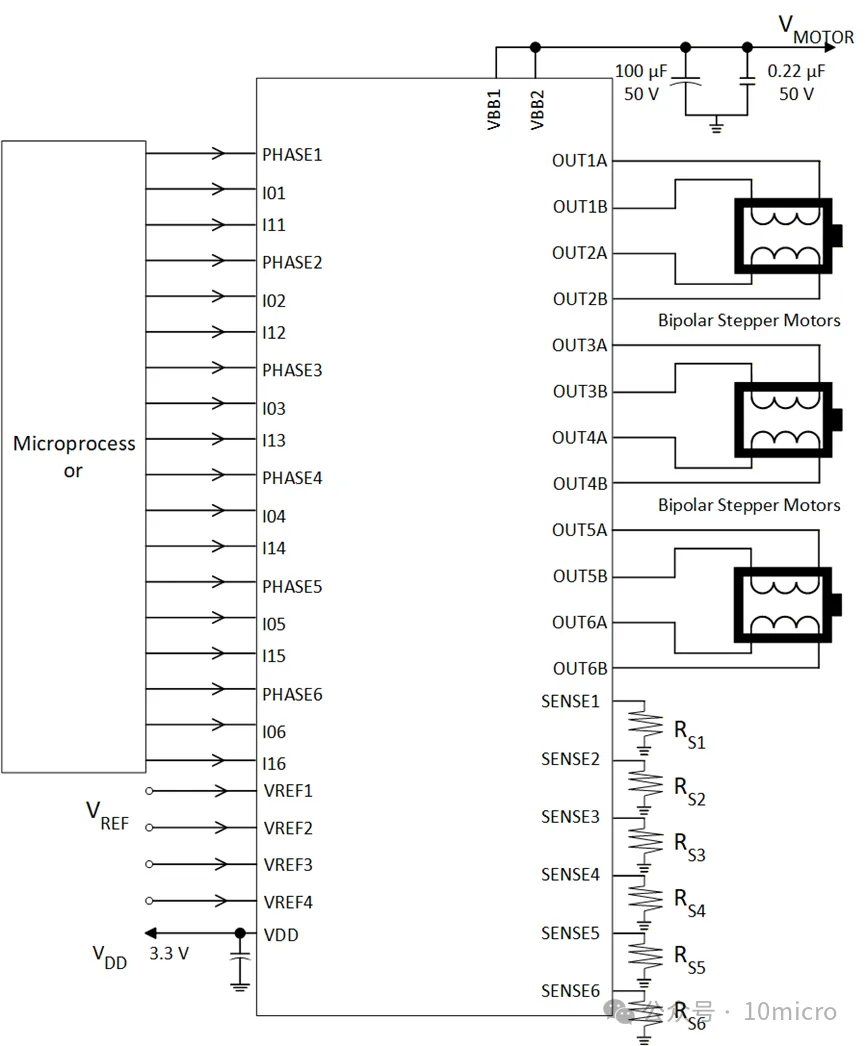

应用电路图
方案亮点
*快速平稳启动
*低噪声，高性能
*持久稳定运行
*支持宽范围电源电压（6~24V）
*高集成度单芯片方案，简化PCB设计
技术规格
*供电电压： 6-24 V
*单路最高功率： 20 W
*工作温度范围： -40℃-105℃
*QFN48-7×7
*通信接口
LIN/PWM接口。
*电源管理
支持6V至24V的宽输入电压，适应汽车和工业应用的电源环境。低静态电流设计，保障低功耗休眠。
*保护电路
硬件级保护：包含输入过压/欠压保护、过流保护、短路保护、MOSFET驱动互锁、温度监控等。
*电机控制算法
智能调优的衰减算法改善结构失配噪声，保证电机平稳安静的运行，满足汽车座舱和家庭及办公环境的静音需求。
*故障保护策略
多层次诊断：实时监测电压、电流、温度、电机状态（堵转、缺相、过速等）。
分级保护：根据故障严重程度执行不同保护动作（如降功率、限流、停机、故障锁定）。
自恢复机制：对于可恢复性故障（如瞬时过流），在条件满足后尝试自动重启。
*休眠唤醒逻辑
智能休眠：达到休眠条件时，芯片及外围电路进入超低功耗休眠模式。
灵活唤醒源：支持通过通讯总线消息、特定信号等方式唤醒系统。
快速响应：从休眠状态到恢复运行状态时间短，满足应用实时性要求。
应用
*安防
*舞台
*机器人
应用场景
