本方案提供完整的基于高性能车规级单芯片的12V 座椅通风解决方案，专为汽车座椅通风应用场景设计，支持5~15W无刷电机应用。方案采用单芯片全集成技术，一颗芯片内部集成了主控+驱动+MOS，同时集成了先进的正弦驱动低噪声电机控制算法，旨在实现座椅通风系统运行的高可靠与低噪声，满足汽车领域的系统要求。

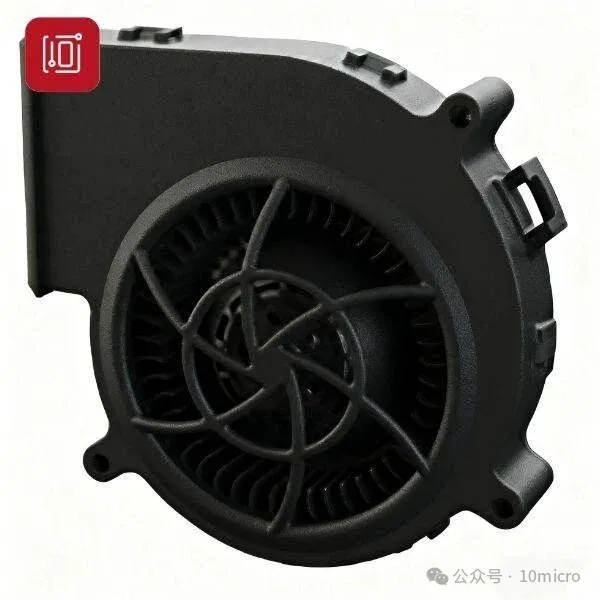

产品实体图

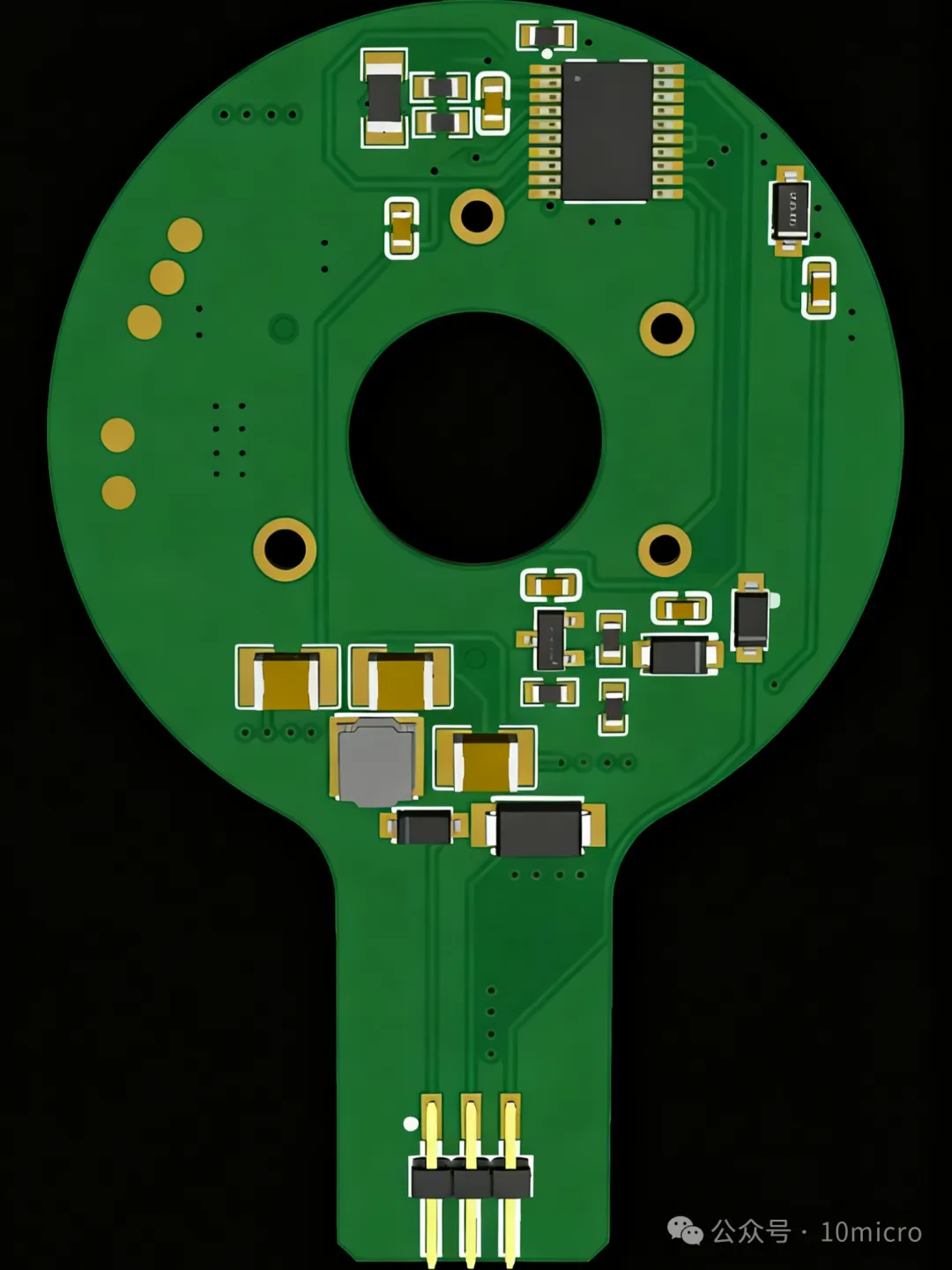

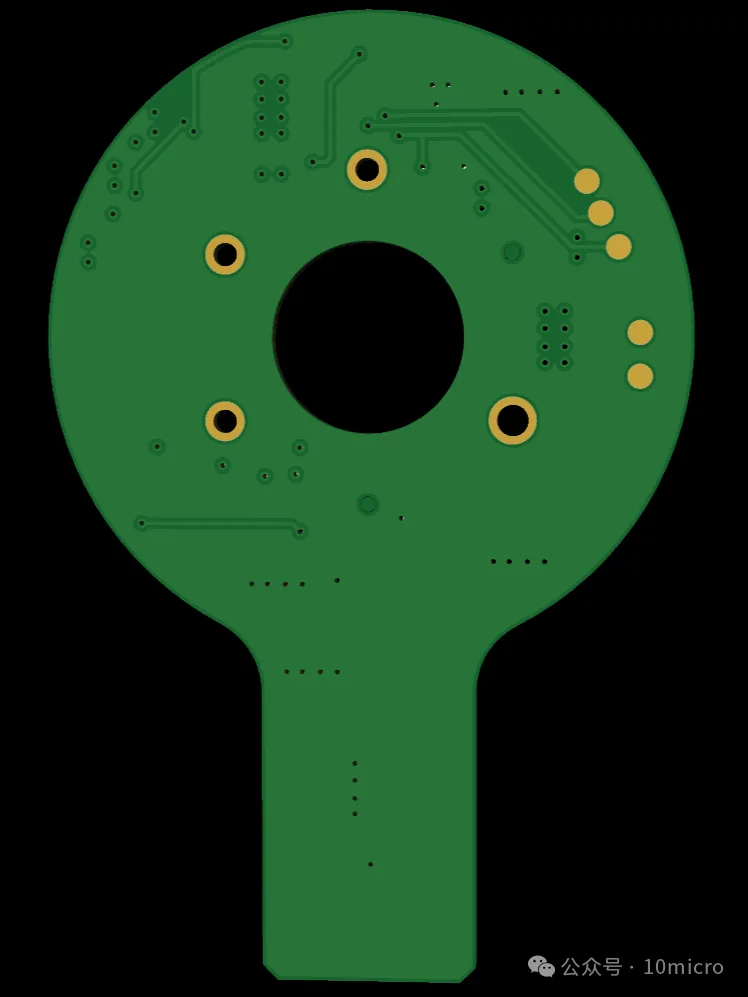

核心硬件设计
方案亮点
*快速平稳启动
*低噪声，高性能
*环温105℃速持久稳定运行
*支持宽范围电源电压（7~20V）
*高集成度单芯片方案，简化PCB设计
技术规格
*额定电压： 12v
*最高功率： 15w
*工作温度范围： -40℃~105℃
*通信接口
LIN/PWM接口。
*电源管理
支持7V至20V的宽输入电压（额定12V），适应汽车电源环境。低静态电流设计，保障低功耗休眠。
*保护电路
硬件级保护：包含输入过压/欠压保护、过流保护、短路保护、MOSFET驱动互锁、温度监控等。
*电机控制算法
共振抑制算法改善结构失配噪声，满足汽车座舱的静音需求。高效的无传感器控制算法，支持从逆风启动到高转速自由切换。
*故障保护策略
多层次诊断：实时监测电压、电流、温度、电机状态（堵转、缺相、过速等）、通信状态。
分级保护：根据故障严重程度执行不同保护动作（如降功率、限流、停机、故障锁定）。
自恢复机制：对于可恢复性故障（如瞬时过流），在条件满足后尝试自动重启。
*休眠唤醒逻辑
智能休眠：达到休眠条件时，芯片及外围电路进入超低功耗休眠模式。
灵活唤醒源：支持通过通讯总线消息、特定信号等方式唤醒系统。
快速响应：从休眠状态到恢复运行状态时间短，满足应用实时性要求。
