YL6611B是一款三相无刷直流电机驱动芯片，内部集成无感三相无刷电机驱动算法、相电流检测电流电路、栅极驱动电路以及功率MOS管。支持持续电流 3.0A，峰值电流 5.0A。YL6611B的高集成度以及精简外围特别适用于高功率密度、小尺寸、静音要求高的三相无刷电机驱动器应用场景。
特点
*工作电压范围:6-40V，支持40V抛负载
*5.0A峰值输出电流能力
*正弦驱动，低噪声
*内部集成 LDO
*单电阻采样模式
*LIN / PWM 控制模式
*FG管脚速度指示
*内置保护电路，用于限流 (CL)、过温 (TSD)、过流(OCP)、欠压 (UVLO)、堵转保护(MLP)
*静态电流(休眠模式下):10uA

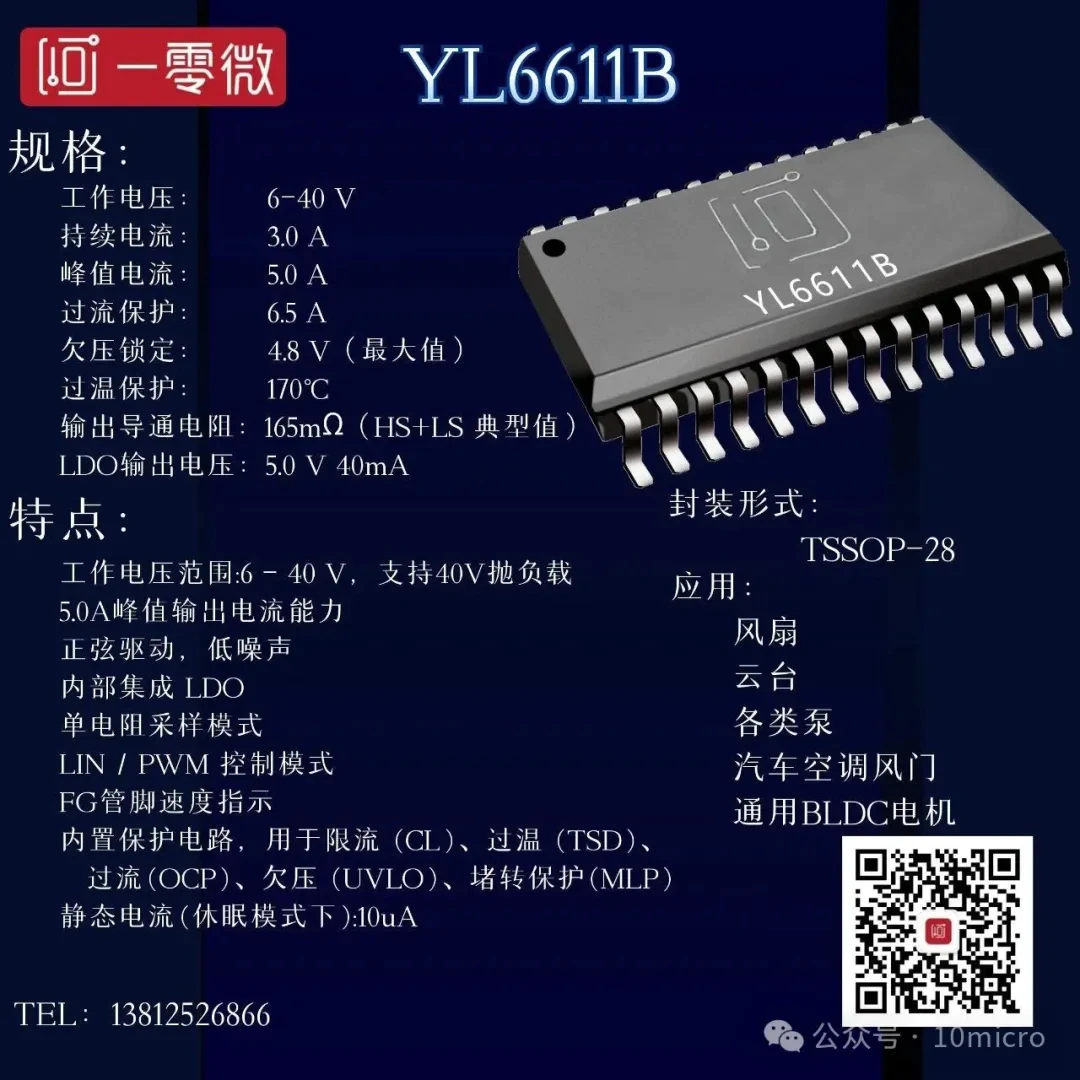

规格
*工作电压： 6-40 V
*持续电流： 3.0 A
*峰值电流： 5.0 A
*过流保护： 6.5 A
*欠压锁定： 4.8 V（最大值）
*过温保护： 170℃
*输出导通电阻： 165mΩ（HS+LS 典型值）
*LDO输出电压： 5.0 V 40mA
应用
*风扇
*云台
*各类泵
*汽车空调风门
*通用BLDC电机
封装形式
*TSSOP-28

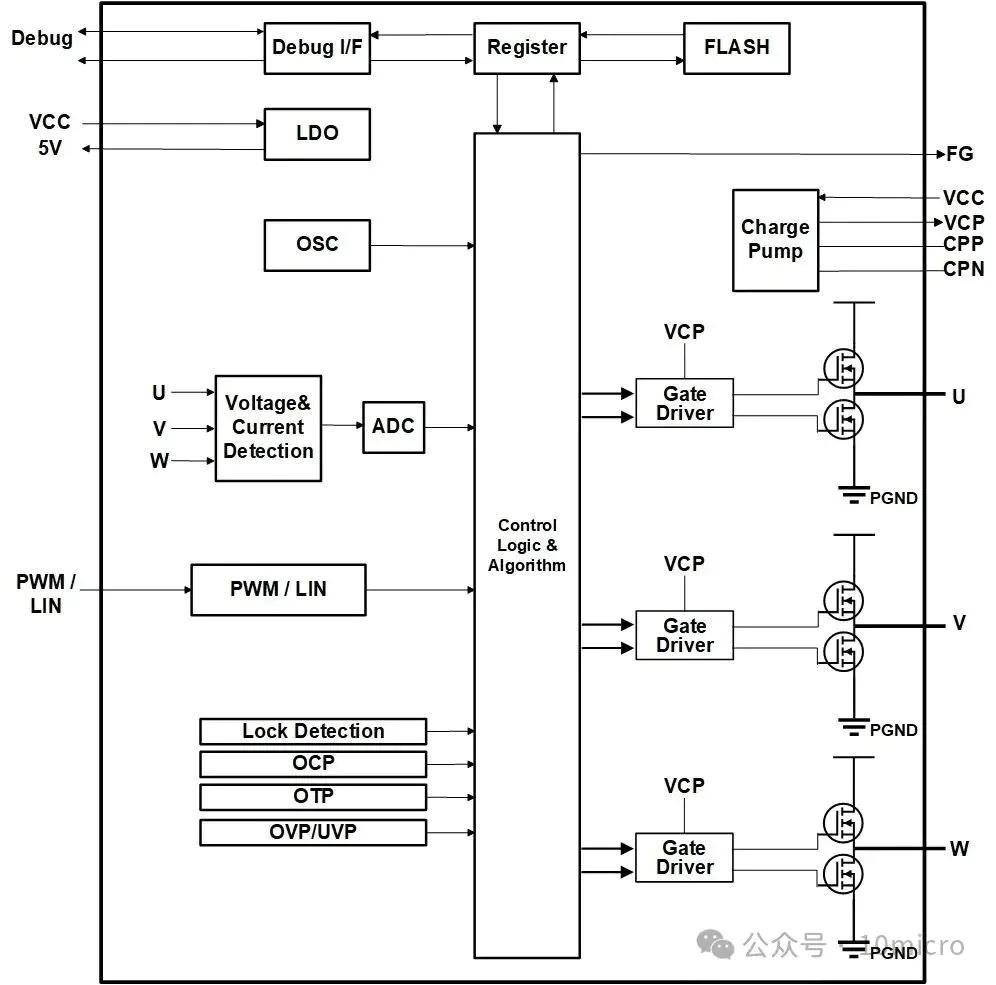

内部框图
应用场景
