YL6306A是一款三相直流无刷电机驱动芯片。通过输入的霍尔信号和PWM信号进行驱动控制。支持霍尔缺失保持稳定运行。8到20V的工作电压，1.5A的工作电流支持。IC内部包含多种保护电路，可以用于多种用途。采用VQFN-24 (4mmx4mm)封装，可用于小型电机驱动。
主要特点
*霍尔容错功能，任一霍尔信号正常即可驱动电机运行
*OWI通讯接口，配置电机控制参数，读取电机状态
*软启动/软刹车/软换向功能
*8V 至 20V 工作电压
*1.5A 的工作电流，支持 3A 的峰值电流
*低导通电阻半桥驱动
*PWM 输入频率 1K至100kHz
*方向/刹车控制
*堵转保护功能(MLP)
*支持霍尔差分输入
*多种保护电路:过流(CL)、短路(OCP)过温(TSD)、过压(OVLO)、欠压(UVLO)
应用
*扫地机器人
*风扇、泵
封装形式
*VQFN-24(4mmX4mm)

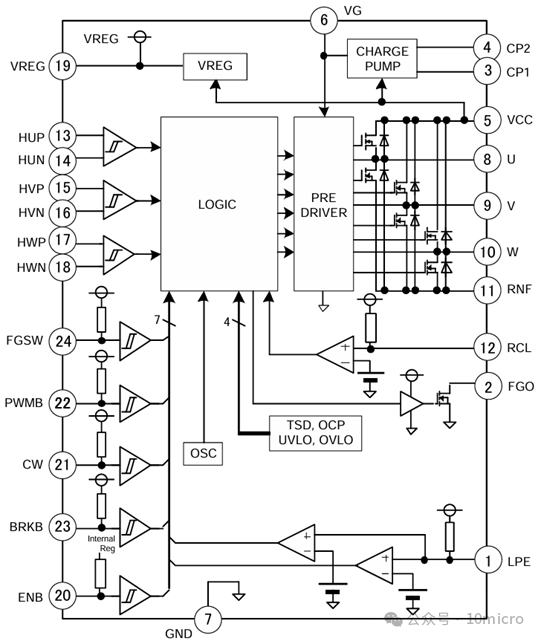

内部框图
应用场景
